Bonjour à tous,

bon voilà le moment fatidique approche, je vais tenter mon premier shape ce WE.

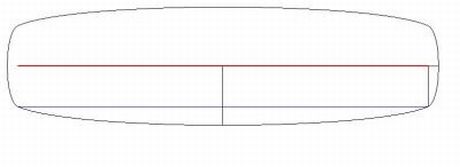

Voilà ce que j'ai prévu pour mon mètre 85 et mes 95 kg de débutant.
[/img]

145 x 42
2 planches de contreplaqué 4mm, 1 kévlar +fdv 210gr sur la carène, 1 fdv 210gr sur le pont + renfort fdv 210gr entre les pieds. Scoop prévu 5cm au collage.

Bon alors concernant les inserts, je suis un peu perdu.
Ou c'est y que je mets les inserts pour straps? quel angle? quelle dimensions (M6, M8, ..)?

Ou c'est y que je fais les trous pour les ailerons? Au fait, c'est juste un trou? quel diamètre? Parallèle à l'axe de la planche?

Je ne prévois rien de spécial sur les champs. Au fait quelle forme doivent-ils avoir? Je les laisse carrés? J'arrondis?

Merci d'avance

A+


Oli

pour ce qui est de la position des inserts de straps, de poignée, tu peux te baser sur ce shema http://forum.flysurf.com/topic40248.html

pour les ailerons, tu peux les placer sur la ligne les tips (c'est la ligne droite du dessous sur ton plan) tu mets la 1ere vis à +/-6cm du tips, et la 2eme tu la place sur la ligne en fonction d'un gabarit pour l'espacement entre les trous.

je crois que 2*4mm ca va etre juste pour l'epaisseur des inserts, qui eu sont generalement en M6. moi je partirais sur un 3*4mm avec la planche du milieu évidée. 3 planches de longueur degressive afin d'affiner les tips. si tu pars sur cette base là de CP, pas besoins de charger en fibre, 2*200 de chaque coté devrait suffire.

voilà

bon shape

Hello,

merci de cette réponse, ça commance à devenir plus clair.
Quelqu'un peut il me donner l'écartement standard des trous des ailerons?

Merci

Oli

de memoire je dirais 38mm, mais le mieux c'est de faire un gabarit en CP, de verifier si tes ailerons rentre facile, comme ca après tu est certain de bien percer

38mm

Achètes les ailerons avant de faire les trous.
Il ya plusieurs diamètres de vis possibles et aussi 2 grandes méthodes de fixation:
La plus répandue et la plus simple: 2 trous espacés de 38mm. Qund tu achètes les ailerons assure-toi que les vis sont en pas métrique ou bien qu'elles sont fournies avec les ailerons si ce n'est pas le cas.
les Ailerons Best sont en pas américain, tu crois que ça tient avec du 4mm métrique et en fait tu les perds en navigation

moins repandu, le style wakeboard: touijours 2 trous espcés de 38mm mais evec des petite vis deaj deadns qui vont former un téton. entre ces 2 vis un trou avec un plus gros diamètre souvent avec un pas américain et donc ton aileron se fixe avec une seule grosse vis, souvent avec une clé allen.

Ensuiter suivant la forme des ailerons les trous peuvent être en gros au centre de l'aieron ou bien très décalés vers le petit coté de l'aileron, le plus incliné. Donc ta position des trous va dépendre de la forme de l'aileron.

Tu n'est pas obligé de faire une 3eme epaisseur de 4mm sur toute la surface de la planche, ce qui va l'alourdir. tu peux te contenter de mettre des renforts juste au vieveau de la fixation des ailerons.

Pour les inserts des straps, tu peux utiliser une méthode très simple: vis inox à tète fraisée qui traverse la planche de part en part et tu fixe les srtaps avec un écrou.

voir mon site http://saucisseman.free.fr/planche.htm

ecartement , c'est effectivement3.8 cm SOIT 1.5 inch exactement !!!!!!!!!

Hello,

merci à tous pour vos conseils. Donc la planche est collée, perçée et les inserts sont en place. Demain je passe à la strat.

En résumé: 144 x 42 double épaisseur de CTP 4mm sur toute la longeur + triplé sur 80cm. Scoop au collage de 5cm. Inserts simple boulons M6 forcés dans le bois (trous de 10) et pris entre deux bouchons de résine. Poids avant strat 2kg700. Strat prévue 1x fdv 200gr sur carène et pont. J'espère m'en sortir à moins de 4kg tout équipée.

Je vous ferai une petite photo quand elle sera terminée.

A+

Oli

2kg7 + strat + équipement : çà risque d'être chaud pour rester sous les 4 kg

Allez, montre nous vite des photos

Pour info ma board en 3*3mm de cp + 1 couche de fdv 200 pont/carenne pèse entre 4 et 5kg équipée.
Je t'avouerai qu'une fois habitué à avoir une planche qui pèse ça fait bizarre de prendre une board de 2.5kg... donc t'en fait pas si c'est lourd on s'y fait trés bien et au moins ce sera du costaud !!

Envoie vite des photos !
