Tradition

[Tomaddict]

Voici la second board que j'ai finie il y a quelque mois de cela:

Programme: Light (Light Freestyle)
Dim: 1400 x 440mm

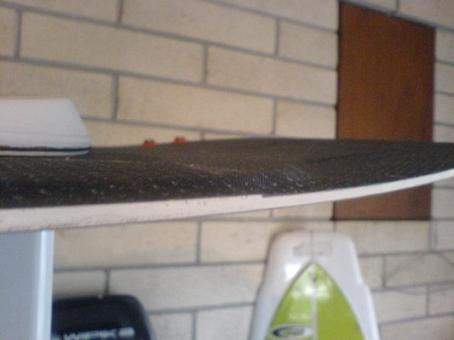

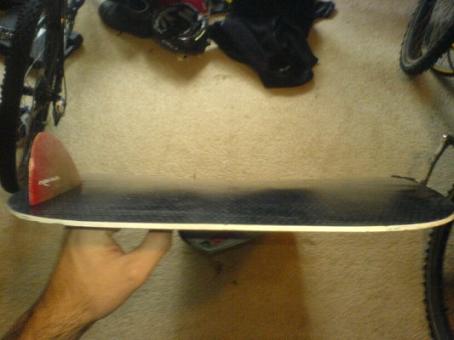

Scoop: 35mm totalement plat sur 700mm
Outline: light freestyle
Stance (entre vis du milieu); 480mm
Gros Concave de 8mm uniquement entre les pieds et 0 aux tips
Poid: Très légère (pas pesé mais inf a 2.5kg équipé)

Construction: Infusion one Shot
Materiaux:
Carbone Uni 150g at 0 (full cover)
Carbone Biaxe 200g at 45 (full cover)
C70.90 Airex 8mm max (4mm au rails, 3 au tips et 7 entre les pieds)
Carbone Biaxe 200g at 45 (full cover)
Carbone Uni 150g at 0 (full cover)

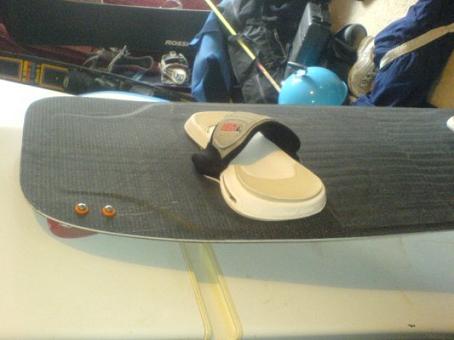

Aucune finition car je suis un fainéant: Carène lisse (moule), Pont grip (brut de tissu d’arrachage)

Deux trois photos:





























Planche testé et approuvé en Light, je plane avec ma furia 11m (extensions de 6m) quasiment avant tout le monde ici, je n’ai pas d’anemo mais en gros si je n’arrive plus à sortir mon cul de l’eau l’aile ne tient quasiment plus en l’air, donc je dirais départ au planning a 10-11 knots et je remonte au vent avec 12-13 knots, en gros je gagne une taille d'aile.

Pour le Freestyle je ne suis pas totalement convaincu car je la trouve un peu trop mole, a savoir que j’avais définie l’épaisseur du corps avec un carbone uni a 200g et non 150g mais je n’y avais plus accès lorsque je l’ai construite.

Donc en gros crantage pour pop je sens vraiment le tip se déformer, mais bon petit a petit j’appuis de plus en plus et je verrais bien lorsque j’aurais trop appuyé si effectivement il y avait trop de déflexion.

Amusez vous bien avec vos Board

[fredo49650]

Jolie réalisation et pleins de photos du shape j'adore

Bon j'aurai bien vu un tit coup de vernis sur le pont pour bien finir le tout :p

Et niveau poids ca donne quoi ?

[black sail]

tres jolie board ... et surtout tres beau travail.

Mais toi tu travailles dans le composite non !!??? (pose des tissu nickel, pli d'aisance, carbone bien plat et de belle facture, ...)

a++++

[Hydrophil]

Mamamia,

Kitos nous a mis le lien d'une production sous infusion il n'y a pas longtemps et depuis je ne pense plus qu'à ça même si je l'avoue, je n'ai pas encore fait de recherches complémentaires sur ce procédé. Tu comprendras donc que je ne vais pas te lacher facilement et ai donc quelques questions :

L'empillage des couches semble le même que pour une construction classique sous vide à savoir, du bas vers le haut mais j'ai quelques doutes :
- Moule (table à scoop)
- Fibres pour la carêne (au choix de chacun)
- Noyau
- Fibres pour le pont (au choix de chacun)
- Tissus d'arrachage
- micro perforé (oui ou non ?)
- drain ?
- bâche à vide

Cette "boite grise" pleine de tuyaux, est-ce que c'est un résrevoir tampon pour éviter les remontées de résine ?

Utilises-tu une résine plus fluide spécifiquement conçue pour l'infusion ?

Quelle quantité de résine prépares-tu ? Certainement un % de la masse des fibres + consommables utilisés.

Sous quelle pression travailles-tu et combien de temps faut-il pour imbiber complètement la planche ?

Ton moule semble être réalisé en médium. Qu'as-tu utilisé pour l'étanchéifier ? Du Vénilia ? Si oui, comment astu fais pour ne pas avoir de plis avec le concave ?

En bref, je veux presque tout savoir

[rouch]

je sais pas le gros réservoir, on dirait la cuve d'un pistolet de peinture ou l'on mets directement le pot dedans...

sinon, je comprend pas trop, tu mets une couche de fibre seche sur ta planche et puis sous vide avec un tuyau dans un pot de résine???? et tu repetes l'opération à chaque couche???

[Cousteau]

Mamamia,

Kitos nous a mis le lien d'une production sous infusion il n'y a pas longtemps et depuis je ne pense plus qu'à ça ...

Il y a deux ans, j'ai pas mal discuté avec un gars de chez Sicomin,
spécialisé dans la fab de catas et autres coques.

S'il y a une chose que j'ai retenue sur l'infusion, c'est qu'à cette époque
personne ne maitrisait le procédé.
Et pour preuve j'ai vu pas mal de réalisations foirées à cause de poches
d'air où la résine n'était pas parvenue.

Il m'a sérieusement conseillé de laisser tomber.
Là ça semble réussi, c'est vrai qu'une planche de kite ce n'est pas une
coque de bateau. Mais s'il y a peu à gagner (en poids, solidité), il y a
beaucoup à perdre en cas de "foirage"...

Chapeau donc pour le boulot, mais méfiance !!!

[SUPERSLIP]

mister COCO maitrise le process pour les JADE
mais il y boss depuis qqs temps

[Tomaddict]

Donc voici deux trois précisions supplémentaires pour les curieux.

Poids: (pad liquid, pas de poigne, 2 ailerons) 2.650 kg

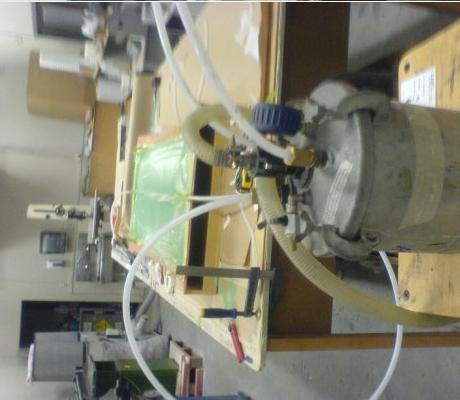

la boite avec les tuyaux, est un reservoir de vide avec recuperation de la resine afin de pas en foutre dans la pompe.

Pour la fab :

-Moule fabriqué avec des chutes d’Airex, puis collage d’une plaque PVC pour créer une surface demoulble.
-Cirage de la plaque de PVC

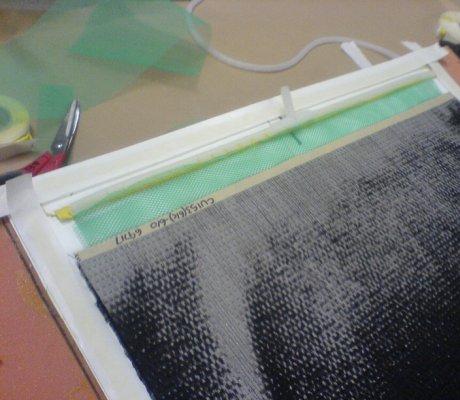

-Pose des tuyaux de drainage aux deux extrémités (arrive de résine et aspiration d’air)
-Pose du premier Pli (Carbone Uni 150g at 0 full cover)
-Pose du second Pli (Carbone Biaxe 200g at +-45 full cover)
-Positionnement du corps (étape super importante du shape du corps : perforer tout les 20 ou 30mm le corps pour permettre la circulation de la résine du pont a la carène)
-Pose (Carbone Biaxe 200g at +-45 full cover)
-Pose (Carbone Uni 150g at 0 full cover)
-Recouvrir totalement avec du tissue d’arrachage

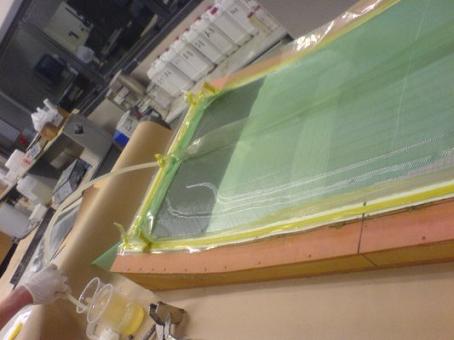

-Pose d’un drain de circulation de la résine (genre de filet en plastic qui permet une meilleur circulation de la résine)(il est vert sur les photos)

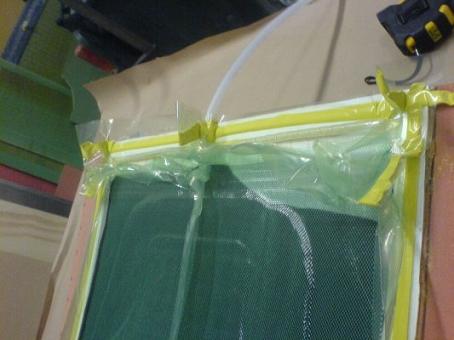

-Bâche à vide avec bien évidement pli d’aisance
-Tirage du vide avec check d’étanchéité (-0.95, -1 bar)
-Préparation de la résine (résine dédié a l’infusion donc un peu plus fluide, mais pas obligé) petite quantité plusieurs fois répété afin d’infuser totalement la board, le drain d’infusion consomme beaucoup de résine.
-40 minute d’infusion plus tard c’est finie (un peu trop long, prochaine fois je fais l’arrive au milieu et l’aspiration des deux cotés)
-Une nuit de polymérisation
-6 heures dans un four à 80
-Démoulage
-etc

Ratio Fibre resine dans les 58%

Et non l'infusion est vraiment bien maitrisé actuellement.

Bye

[Hydrophil]

Merci bcp pour le tuto

[elbodeguero]

chapeau ! on dirait un labo pharmaceutique
